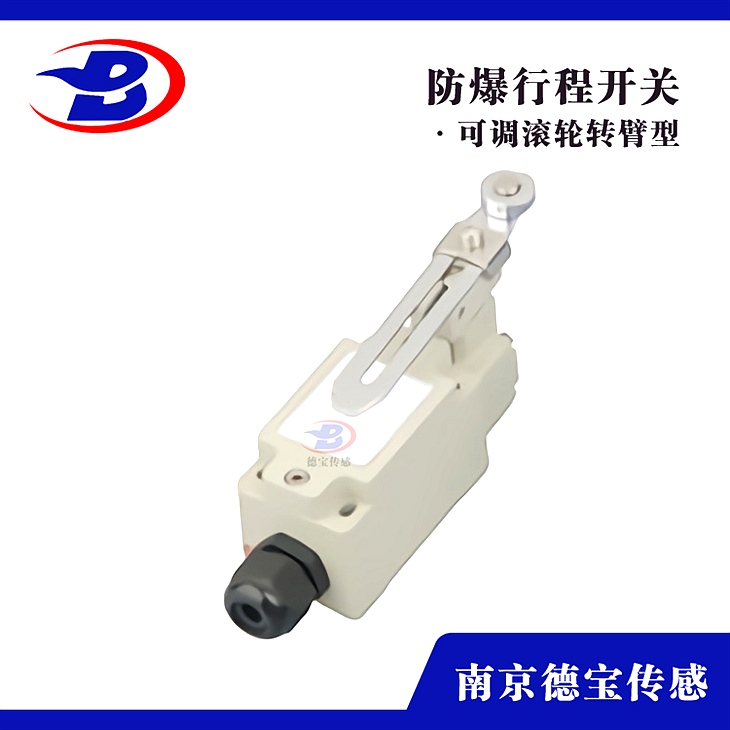

DOB-PSKU/L-110DH防爆行程開關DC220V

DOB-PSKU/L-110DH防爆行程開關DC220V

產品闡明

行程開關，位置開關（又稱限位開關）的一種，是一種常用的小電流主令電器。應用機械運動部件的碰撞使其觸頭動作來完成接通或分斷控制電路，到達一定的控制目的。通常，這類開關被用來xian制機械運動的位置或行程，使運動機械按一定位置或行程自動中止、反向運動、變速運動或自動往復運動等。

DOB-PSKU/L-110DH防爆行程開關DC220V

構造方式

行程開關按其構造可分為直動式、滾輪式、微動式和組合式；

直動式行程開關

動作原理同按鈕相似，所不同的是:一個是手動，另一個則由運動部件的撞塊碰撞。當外界運動部件上的撞塊碰壓按鈕使其觸頭動作，當運動部件分開后，在彈簧作用下，其觸頭自動復位。

DOB-PSKU/L-110DH防爆行程開關DC220V

滾輪式行程開關

當運動機械的擋鐵(撞塊)壓到行程開關的滾輪上時，傳動杠連同轉軸一同轉動，使凸輪推進撞塊，當撞塊碰壓到一定位置時，推進微動開關速動作。當滾輪上的擋鐵移開后，復位彈簧使行程開關復位。這種是單輪自動恢復行程開關。而雙輪旋轉式行程開關不能自動恢復，它是依托運動機械反向挪動時，擋鐵碰撞另一滾輪將其恢復。

在實踐中，將行程開關裝置在預先布置的位置，當裝于機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，完成電路的切換。因而，行程開關是一種依據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕相似。

行程開關能夠裝置在相對靜止的物體如固定架、門框等，簡稱靜物上或者運動的物體如行車、門等，簡稱動物上。當動物接近靜物時，開關的連桿驅動開關的接點惹起閉合的接點分斷或者斷開的接點閉合。由開關接點開、合狀態的改動去控制電路和機構的動作。

產品特性

1、本系列產品為鑄鋁合金外殼，采用的溫一次壓鑄成型工藝，壓鑄產品外表潤滑，外形美觀大方，手感好，金屬構造組織細密、無氣泡、無砂眼，抗沖擊性能好，產品外殼防爆性能耗，產品上有直接壓制而成的防爆標志。

2、產品外表經過速拋丸等系列處置后，采用的壓靜電噴塑工藝停止外表噴塑，塑層附著力強，防腐、抗氧化、日照性能明顯提。

3、有轉動式和直動式兩種觸頭方式可供用戶選擇。

4、轉動式的超行程大于30°，動作行程小于40°，操作力不大于13.7N，差程小于等于25°。

5、直動式超程大于4mm，動作行程小于5mm，操作力不大于61.8N，差程小于53mm。

6、電纜或鋼管布線均可。
