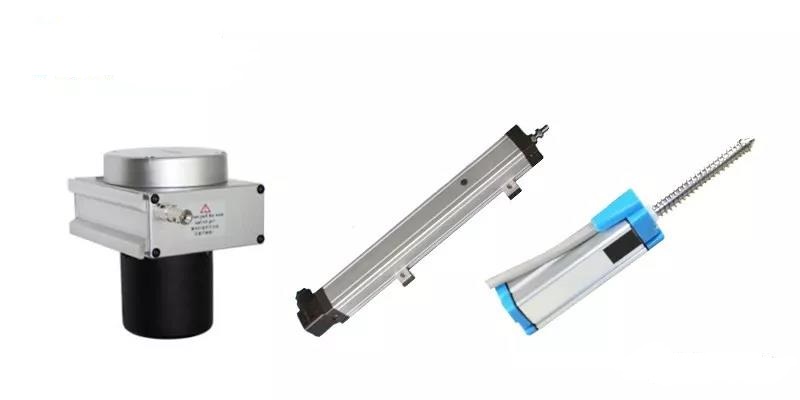

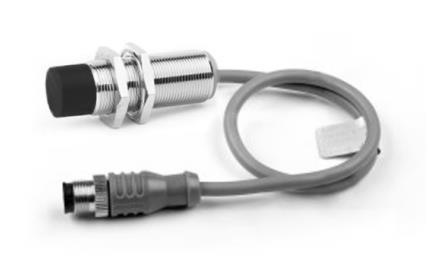

模擬量位移傳感器的干擾因素及解決方案介紹

在硬件設計中，常用的是模擬位移傳感器的信號采集，但往往存在各種干擾。模擬量受到干擾后，單片機采集的信號文本波形增大，測量精度降低。它直接決定著項目的成敗。那么簡單地說，造成這種混亂的原因是什么？

1.原理設計問題。模擬信號采集芯片供電系統文本波形過大，其濾波電路涉及不合理，隔離電路達不到位，濾波電路不靠近器件。

解決方案：為保證電源電壓波形，濾波電路需靠近芯片或傳感器；

2.PCB布板涉及的問題。當模擬信號接線時，模擬信號不被包裹在模擬地中，甚至信號線可能直接從電源線引出。

解決方案：在鋪設電路板時，將GND繞在模擬信號線上。如果你有模擬接地和數字接地，你需要分別連接它們，并用0歐姆級聯它們。

3.設備布局問題。如果有相應的2G/4G/Wifi/NBIO/Zigbee通信模塊等無線模塊，如果設計時布局位置不合理，則發射的無線信號會對模擬量產生很大的影響，而且輻射更容易影響到單片機的供電系統和復位電路電平。重啟、關機、死機等不良現象。

解決方案：如果天線是車載天線，則需要將天線周圍區域掏空，輻射方向應朝外，傳感器和傳輸模塊應分開放置，有條件的話可以給傳感器安裝屏蔽層。

嚴格控制干擾的幾個方面

1、醫療行業，各種參數為了能夠捕捉到人體，會用到很多傳感器，而人體很多參數都很小，所以需要對信號進行放大，比如胎右、心電監護儀，如果在電路設計中，文波干擾源太大，就不能得到正常的波形和賦值，項目直接就會失敗。

2.在儀器工業中，我們常用的萬用表和示波器需要測量各種外部數模量，這些量是用來測量外部信號源的。通常需要測量UA電平電流和mA電壓。在許多情況下，這些要求是不可用的。

信號干擾的原因是多方面的，根據不同的工程項目也不同。因此，在設計原理圖和PCB圖板時，應綜合考慮電源、濾波、輻射、布局、電源頻率等因素。設計合理。
