防爆接近開關的原理

一、用途

　　具有爆炸性氣體混合物IIA、IIB、IIC類，T1 ～ T6組的場所，防爆標志 ExmbIIT6Gb。如石油、化工、煤礦等危險氣體場所所用的防爆開關。

二、工作原理

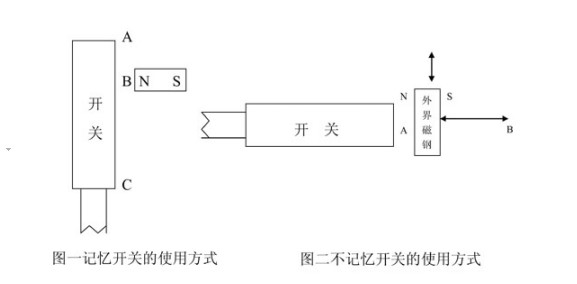

　防爆接近系列開關是由舌簧管、磁鋼和外殼構成的，在外界磁場的驅動下開閉電路。當外界磁鐵向下運動經A點到B位時，外界磁鐵與開關本身的磁鐵極性相同磁力相加使常開接點閉合。外界磁鐵繼續下降到C位時，外界磁鐵力對開關作用減小，但接點借本身磁力仍保持動作(閉合導通)狀態，實現記憶。當外界磁鐵向上經B位到A位時，外界磁鐵與開關上的磁鐵極性相反磁力減小接點返回。當外界磁鐵靠近A點時，舌簧管在磁場作用下簧片自由端產生相反的兩極性N極和S極，磁鐵繼續靠近，兩片磁力達一定值時，動片克服自身的反力，接點動作（吸合導通）。當磁鐵離開A點到B點時，磁力減少，接點返回（斷開）。磁鋼N極使開關吸合，S極打開開關。也就是：當磁鐵接近開關時，開關吸合；當磁鐵繼續向前運動，離開開關時，開關保持吸合。當磁鐵返回經過開關時，開關打開。

非記憶型，此貼接近開關時，開關吸合。 磁鐵離開開關時，開關斷開。

非記憶型和J記憶型都可以做成高溫型防爆接近開關。最高溫度可達300度。

三、型防爆接近開關是一系列產品。根據所用舌簧管的型號不同產品。目的是適應外形大小不同和接點數、接點容量不同而定。其外形尺寸如圖紙所示。但也可根據用戶要求特制外形尺寸，以利用戶安裝使用。但其開關的裝配工藝、及技術指標不變。
