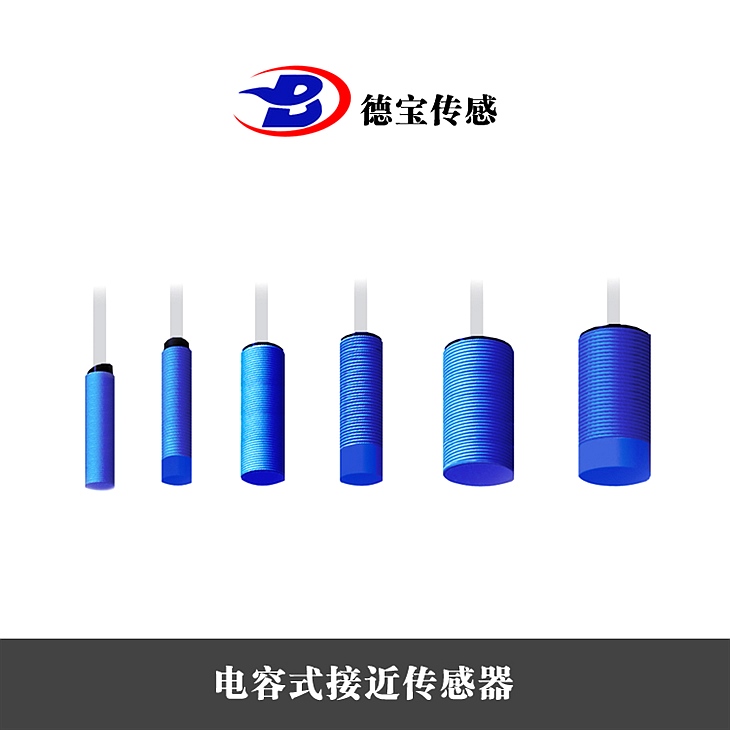

電容式接近開關DOB-KAS/L-80-34-A-M32-PTFE

電容式接近開關DOB-KAS/L-80-34-A-M32-PTFE

產品原理

原理是當電源接通時，RC振蕩器不震蕩，當一目的朝著電容器的電靠近時，電容器的容量增加，振蕩器開端震蕩，經過后電路的處置，將振和震蕩兩種信號轉換成開關信號，電容式接近開關的感應圈由同軸金屬電構成，很像“翻開的”電容器電，這兩個電構成一個電容，串接在RC振蕩回路中，從而起到檢測有無物體存在的目的。

電容式接近開關DOB-KAS/L-80-34-A-M32-PTFE

構造方式

1、按其外型外形可分為圓柱型、方型、溝型、穿孔（貫穿）型和別離型。

2、圓柱型比如型裝置便當，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測經過槽內的物體。

3、可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測安裝等。

電容式接近開關DOB-KAS/L-80-34-A-M32-PTFE

開關功用

電容式傳感器的感應面同兩個同心布置的金屬電組成，這兩個電相當于一個非線繞電容器的電。電的外表a和b銜接到一個頻振蕩器的反應支路中，對該振蕩器的調理要使得它在外表自在時不發作振蕩。

當物體接近傳感器的有效外表時，它進入了電外表前面的電場，并惹起耦合電容發作改動。振蕩器開端發作振蕩，振蕩幅度由一個評價電路記載下來并被轉換為一個開關命令。

電容式接近開關亦屬于一種有開關量輸出的位置傳感器，它的丈量頭通常是構成電容器的一個板，而另一個板是物體的自身，當物體移向接近開關時，物體和接近開關的介電常數發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都能夠檢測，包括導體、半導體、緣體，以至能夠用于檢測液體和粉末狀物料。關于非金屬物體，動作間隔決議于材質的介電常數，資料的介電常數越大，可取得的動作間隔越大。

電容式接近開關DOB-KAS/L-80-34-A-M32-PTFE

接線：

三根線的接線接法：

粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。

二根線的接線辦法（DC或AC)：

棕色線銜接負載的負，負載的正線再銜接電源的正，藍色的直接銜接電源的負。

體接線辦法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。
