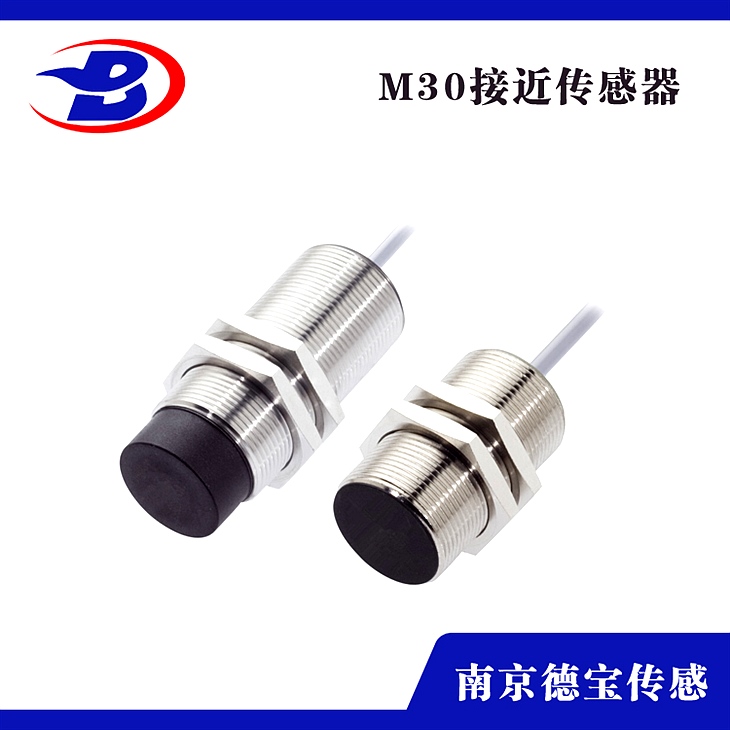

DOB-SIEN/L-M30NB-NS-K-L位置檢測接近開關

DOB-SIEN/L-M30NB-NS-K-L位置檢測接近開關

簡介：

接近開關是開關型傳感器的一種（即無觸點開關），它既有行程開關特性，同時也具有傳感器的性能，頻率響應快，運用壽命長，抗干擾才能強等，并具有防水、防腐蝕、防震的特性。

品種很多，按不同類型分，有交流型和直流型；有常開型和常閉型；有電容式、電感式、霍爾式和干簧管式；有二線的、三線的，也有四線的、五線的；關于直流三線和四線制的，又分有PNP型和NPN型。

外圍普通有金屬螺紋，埋入式的指感應頭全包在金屬螺紋里；非埋入式是指感應頭會顯露金屬螺紋。

假如被檢測物體緊貼外表，就能夠采用埋入式；假如檢測物體懸空，可采用非埋入式

主要功用：

1、檢驗間隔

檢測電梯、升降設備的中止、起動、經過位置；檢測車輛的位置，避免兩物體相撞檢測；檢測工作機械的設定位置，挪動機器或部件的極限位置；檢測回轉體的中止位置，閥門的開或關位置。

2、尺寸控制

金屬板沖剪的尺寸控制安裝；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測包裝線上有無產品包裝箱；檢測有無產品零件。

3、轉速與速度控制

控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發作器一同控制轉速和轉數。

4、計數及控制

檢測線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。

5、檢測異常

檢測瓶蓋有無；產品合格與不合格判別；檢測包裝盒內的金屬制品缺乏與否；辨別金屬與非金屬零件；產品有無標牌檢測；起重機風險區baojing；anquan扶梯自動啟停。

6、計量控制

產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，程度面控制。

7、辨認對象

依據載體上的碼辨認是與非。

8、信息傳送

ASI（總線）銜接設備上各個位置上的傳感器在線（50-100米）中的數據往復傳送等。

接線：

1、有兩線制和三線制之區別，三線制又分為NPN型和PNP型，它們的接線是不同的。

2、兩線制的接線比擬簡單，與負載串聯后接到電源即可。

3、三線制的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型，應接到電源正端；關于PNP型，則應接到電源0V端。

4、負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。

5、需求特別留意接到PLC數字輸入模塊的三線制的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要***NPN型；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要***PNP型。千萬不要選錯了。

6、兩線制受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，***時應予思索。三線制雖多了一根線，但不受剩余電流之類不利要素的攪擾。

7、有的廠商將的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。

NPN型：

1、負載接法：負載接在輸出端和負極之間。

2、輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。

3、電流方向：負載電流注入開關（灌電流）

PNP型：

負載接法：負載接在電源正和輸出之間。

輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。

電流方向：負載電流流出開關（拉電流）

專長：

1、由于能以非接觸方式停止檢測，所以不會磨損和損傷檢測對象物。

2、由于采用無接點輸出方式，因而壽命延長（磁力式除外）采用半導體輸出，對接點的壽命無影響。

3、與光檢測方式不同，合適在水和油等環境下運用，而且檢測時簡直不受檢測對象的污漬和油、水等的影響。

4、與接觸式開關相比，可完成高速響應

5、能對應的溫度范圍

6、不受檢測物體顏色的影響對檢測對象的物理性質變化停止檢測，所以簡直不受外表顏色等的影響

7、與接觸式不同，會受四周溫度的影響、四周物體、同類傳感器的影響包括感應型、靜電容量型在內，傳感器之間互相影響。因而，關于傳感器的設置，需求思索互相干擾。此外，在感應型中，需求思索四周金屬的影響，而在靜電容量型中則需思索四周物體的影響。
