防爆兩級跑偏開關

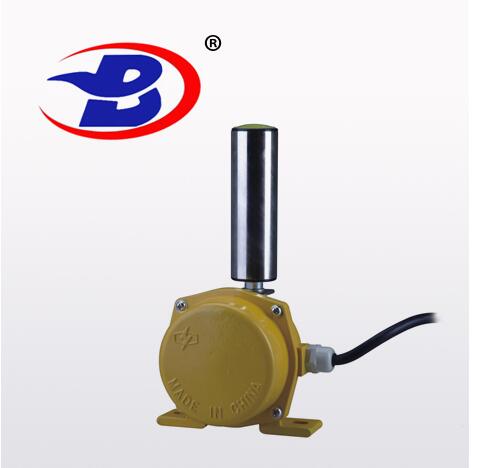

DOB-E-P型 防爆兩級跑偏開關

產品介紹

跑偏開關(Belt Sway Switches)又稱防偏開關。是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動報警和停機的一種安全保護裝置。

跑偏開關有兩級角度，一般常用的是：一級角度為：10、12、20；二級角度為：30、35、45。

適用范圍

兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。

使用環境條件：

1.環境溫度：-40℃~60℃

2.相對濕度不大于85%

3.海撥高度不超過2000m

4.使用壽命：開關動作10萬次

5.絕緣電壓：AC1000試驗1分鐘

6.觸點容量：≤AC380 ≤5A

基本原理及安裝注意事項

1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。

2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。

3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對)

4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
