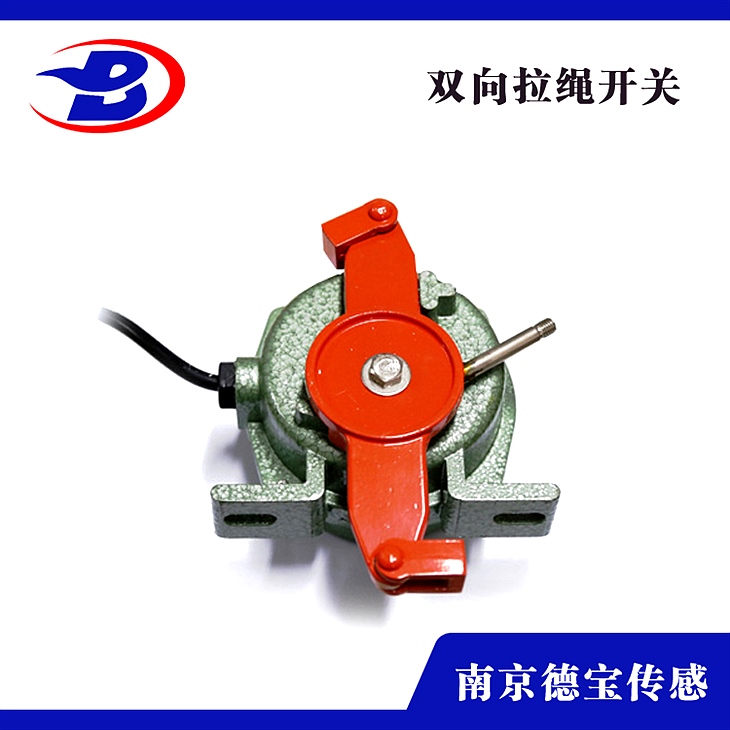

DOB-WKF/L-L330B/2KH裙邊式給料輸送機用拉線開關

DOB-WKF/L-L330B/2KH裙邊式給料保送機用拉線開關

產品特性

1、是雙向觸動的，既可裝置在保送機中間位置，也可裝置在其兩端。

2、通用的裝置設計使拉線外形既可裝置在保送機縱梁頂部也可裝置在其兩側。

3、鞏固的鑄鋁外殼。

4、整體式蓋板使得接線及開關調整便當簡單，而不用拆卸開關。

5、構造件設計緊湊

構造特征與工作原理

此開關采用回轉式凸輪構造，當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號的停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪構造自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本安裝采用防水、防塵密封設計，較好避免水、灰塵進入機殼內。

技術參數

復位方式：Ⅰ型自動，Ⅱ型手動

接點數量：常開，常閉

接點容量：≤AC380V 2A

絕緣電壓：AC1000V實驗1分鐘

輸出接點數量：一開一閉一組轉換接點

牢靠性：無毛病工作1萬次

重量：2KG

材質：壓鑄鋁、重量輕、散熱快，抗磨損，順應環境強。

留意事項

1、先切斷總電源，接著要用wanneng表測出前線，開關一定是要裝在前線的一端。

2、將前線在合適的中央剪斷，就有兩個接頭了，拉線開關也有兩個接頭 。

3、將前線的兩個接頭削皮顯露金屬絲，分別恣意接到開關的兩個接頭上。

4、在銜接好的接頭將過長的金屬絲剪掉，以防兩條金屬絲碰撞短路。

5、旋開拉線開關的蓋子，能夠看見那里有一個金屬轉軸，它的一端是有洞的。

6、拉線開關的塑料外殼側面也有一個洞，先將拉線穿過塑料外殼洞口將拉線引入拉線開關內，再將引入的拉線一端引入轉軸，打結，將打結后過長的拉線修短，就能夠了。

7、*后旋好拉線開關的蓋子，避免觸電。

用處

拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶保送機、梭式保送機、裙邊式給料保送機、斗式提升機，包裝線、堆料/取料系統，起重機、發掘機、輪船裝卸系統、程度給料機等設備現場緊急事故停車的一種維護安裝。當緊急事故發作時，在現場沿線恣意處拉動拉繩開關，均可發出停機信號，完成對人身及設備的維護作用。

由于它既有行程開關、微動開關的特性，同時又具有傳理性能，并且動作牢靠、、頻率響應快、運用壽命長、抗干憂才能強、防水、防震、等特性。應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭號行業運用的帶式保送機保送系統中。

裝置與接線

1、拉繩開關成對裝置在膠帶機左右兩側，裝置支架與膠帶機中間架用螺栓，其位置應于膠帶及便于現場運用。兩臺拉繩開關之間相距50m左右為宜。

2、拉繩采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右裝置一個托環，以免鋼絲繩繞渡過大，***拉繩動作牢靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。

3、關于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。

4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。
